S/3 Hardware

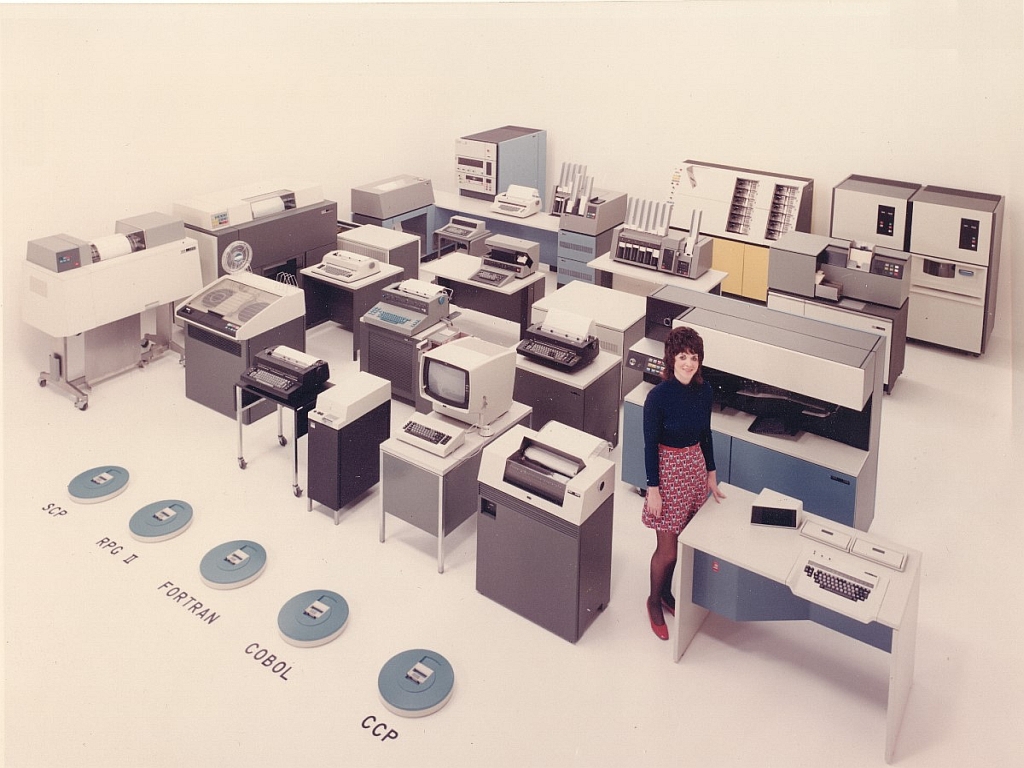

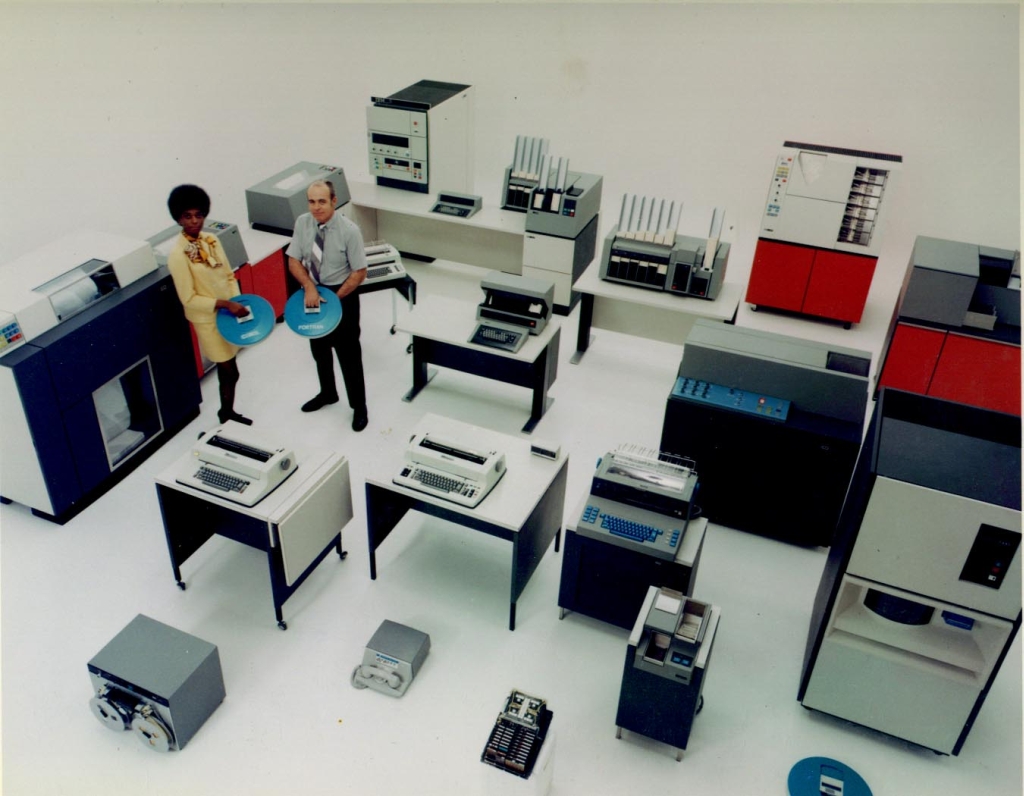

This page,  this picture (thanks Bob) and this picture (thanks Dick) gives an overview of all IBM System/3 hardware.
Some hardware is not System/3 specific and where just connected to the IBM System/3.

CPU Configurations Cycle time Memory type Memory size Memory protection Supervisor state DPF Timer
IBM 5404 CPU (model 4) 1.52uS MOSFET 64k N N N N

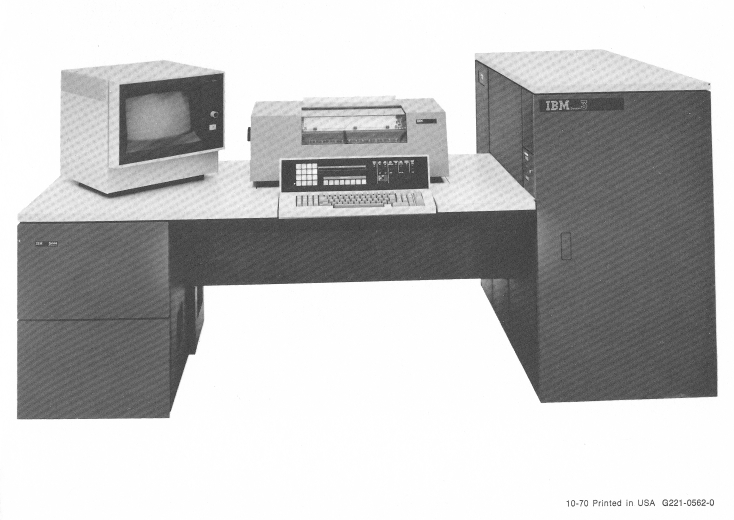

IBM 5406 CPU (model 6) 1.52uS Core 8k- 16k N N N N

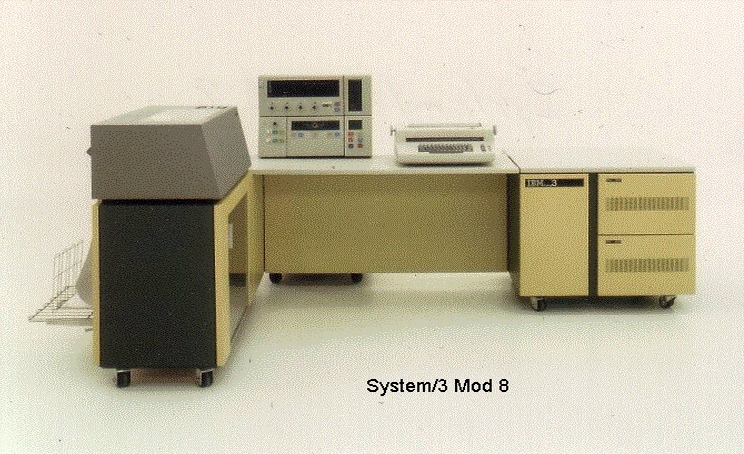

IBM 5408 CPU (model 8) 1.52uS MOSFET 16k - 64k. N N N RPQ

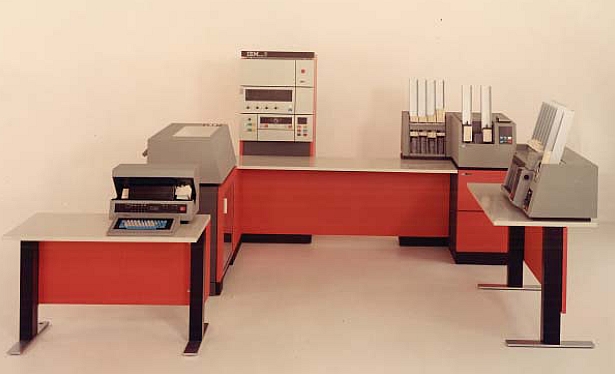

IBM 5410 CPU (model 10) 1.52uS Core 8k - 48k** N N Y RPQ

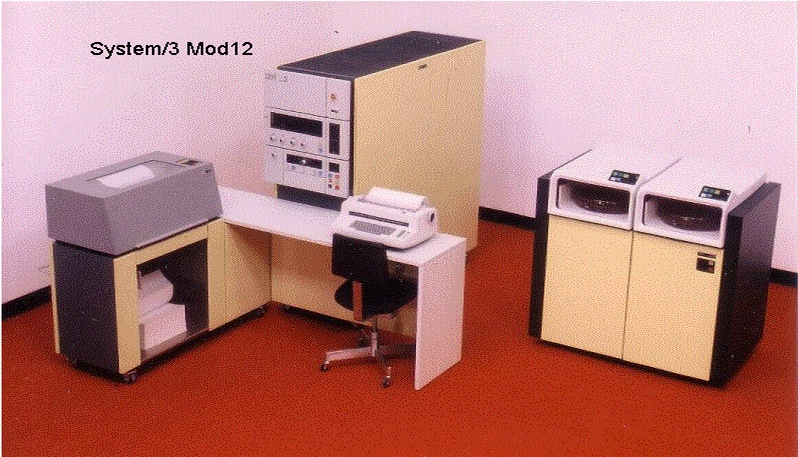

IBM 5412 CPU (model 12) 1.52uS MOSFET 32k - 98k N N Y RPQ
IBM 5415 CPU (model 15) 1.52uS MOSFET .48k - 512k Y Y N Y
**Note:  RPQ S40048 was available for the model 10 to expand it's storage size to 64k (USA only).

Model Connectivity Model 4 Model 6 Model 8 Model 10 Model 12  Model 15A Model 15B,C,D
IBM 5203 Line Printer - - Y Y Y RPQ RPQ
IBM 1403 Line Printer - - - Y - Y Y
IBM 5413 Bidirectional Printer/Keyboard Y Y - - - - -
IBM 2222 Serial Printer, ledger card feed ?
? - - - - -
IBM 5471 Keyboard Printer Console - - Y Y Y - -
IBM 5475 Data Entry - - - Y - - -
IBM 5444 Disk Drive Y Y Y Y - Y -
IBM 5445 Disk Drive - - ? Y ? Y -
IBM 5447 Disk Drive Y - - - - - -
IBM 5448 Disk Drive - - Y Y - - -
IBM 3340 Disk Drive - . . . Y . Y
IBM 3344 Disk Drive - . . . Y . Y
IBM 3411/3410 Tape Unit - . . Y Y Y Y
IBM 2265 Display Station - Y . . . . -
IBM 3270 Family Y . Y Y Y Y Y
IBM 5424 MFCU . . . Y Y Y Y
IBM 1442 Card Reader . . . Y . Y Y
IBM 2501 Card Reader . . . . . Y Y
IBM 2560 MFCM . . . . . Y Y
IBM 1255 MICR Reader (via SIOC) . . . . . Y Y
IBM 3881 Mark Reader (via SIOC) . . . . . Y Y
IBM 3741 All models (Directly attached)
IBM 3741 Model 2 & 4  (Via BSCA or  LCA)
. . . Y
Y
Y
Y
Y
Y
Y
Y
IBM 0129 Card Data recorder (online) . . . . . . .
IBM 5496 Data Recorder . . . Y Y Y Y
IBM 5486 Card Sorter - - * * * * *
IBM 5422
(5444 Enclosure for MFCU less systems)
. . . Y - Y -
IBM 5421
(needed for 1403 attachment)
. . . Y Y Y Y
    * = Offline
